La trituradora de cono es un equipo esencial en numerosas operaciones mineras, canteras y plantas de producción de áridos. Instalada después de la trituración primaria, reduce el tamaño de las rocas y los minerales para su posterior procesamiento, separación mineral o producción de áridos comerciales. Elegir la trituradora de cono adecuada puede influir directamente en la capacidad de la planta, la distribución granulométrica del producto, el consumo energético, la vida útil de las piezas de desgaste y los costos operativos generales.
Sin embargo, seleccionar una trituradora de cono implica mucho más que comparar precios o potencias de motor. Es necesario considerar el diseño de la cámara de trituración, la configuración del sistema hidráulico, las características del material de alimentación, el tamaño final requerido y la función de la máquina dentro del circuito completo de trituración.
Durante el proceso de selección, los compradores suelen plantear dos preguntas: ¿Cuál es la diferencia entre una trituradora de cono de cámara estándar y una de cabeza corta? ¿Y qué opción resulta más adecuada para un proyecto: una trituradora hidráulica monocilíndrica o multicilíndrica?
Aunque estas clasificaciones están relacionadas con la selección de trituradoras de cono, describen aspectos diferentes del equipo. Esta guía explica sus principales diferencias y presenta criterios prácticos para elegir una trituradora de cono adecuada para cada proyecto.
Las trituradoras de cono pueden clasificarse según el diseño de su cámara de trituración y su configuración mecánica e hidráulica. Se trata de dos criterios de clasificación diferentes que no deben confundirse ni considerarse equivalentes.
Las configuraciones de cámara estándar, intermedia y de cabeza corta son clasificaciones tradicionales utilizadas en determinadas familias de trituradoras de cono. Se diferencian por la geometría de la cámara, la abertura de alimentación, la zona de trituración y las características granulométricas del producto final.
Trituradora de cono de cámara estándar: Una cámara estándar suele ofrecer una abertura de alimentación mayor que una cámara de cabeza corta comparable. Se utiliza habitualmente en la trituración secundaria, cuando el material ya ha pasado por una trituradora primaria, como una trituradora de mandíbulas. Su idoneidad depende del tamaño de alimentación, la relación de reducción requerida y la configuración específica de la cámara.
Trituradora de cono de cámara intermedia: En las familias de equipos que ofrecen esta configuración, la cámara intermedia presenta características situadas entre las cámaras estándar y de cabeza corta. Puede utilizarse en determinadas aplicaciones de trituración secundaria o fina, según las propiedades del material y las especificaciones del producto final.
Trituradora de cono de cabeza corta: Una cámara de cabeza corta suele estar diseñada para la trituración fina y para trabajar con tamaños de alimentación menores que los admitidos por una cámara estándar comparable. Puede ser adecuada para la trituración terciaria cuando se necesita obtener un producto más fino. Sin embargo, la granulometría alcanzable depende del modelo, el perfil de la cámara, la abertura de descarga y las condiciones de funcionamiento.
El aspecto fundamental es que la cámara de trituración debe adaptarse al material de entrada y a la granulometría requerida. Una cámara diseñada para producir material fino no es necesariamente la mejor opción si el tamaño de alimentación es demasiado grande o si no puede alcanzar el rendimiento requerido en las condiciones de operación previstas.
Las trituradoras de cono hidráulicas monocilíndricas y multicilíndricas se clasifican según su diseño mecánico e hidráulico.

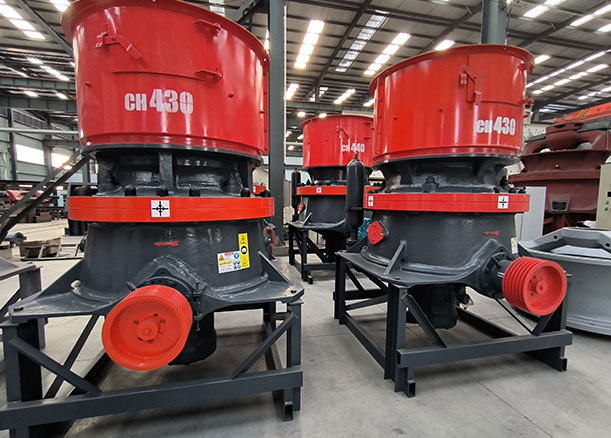

Trituradora de cono hidráulica monocilíndrica: Este diseño utiliza un cilindro hidráulico principal para funciones como el soporte o el ajuste del conjunto del eje principal, según la configuración de la máquina. Generalmente presenta una estructura integrada y sistemas hidráulicos que pueden facilitar el ajuste de la abertura de descarga, la limpieza de la cámara obstruida y la protección contra sobrecargas.

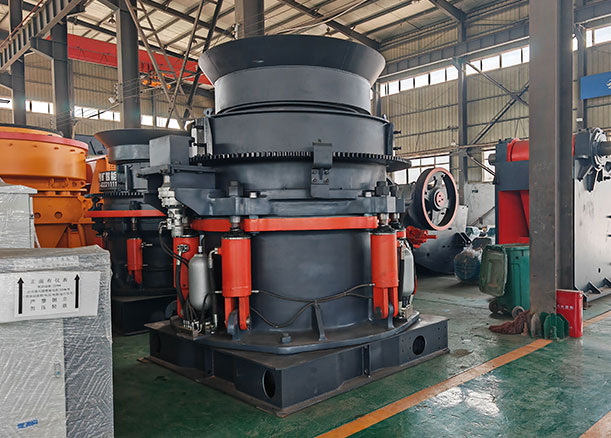

Trituradora de cono hidráulica multicilíndrica: Este diseño utiliza varios cilindros hidráulicos, frecuentemente dispuestos alrededor de la parte inferior de la trituradora, para realizar funciones como la sujeción, el ajuste o la protección del equipo. La disposición exacta depende del fabricante. Muchos modelos multicilíndricos están diseñados para trabajos de trituración exigentes y pueden ofrecer un elevado rendimiento cuando se utilizan en condiciones adecuadas.
Ninguna de las dos configuraciones es superior en todas las aplicaciones. La elección correcta depende de las características de la roca, la reducción requerida, el objetivo de producción, los recursos de mantenimiento y el rendimiento del modelo específico.
También es importante recordar que la configuración hidráulica no determina automáticamente si una trituradora tiene una cámara estándar o de cabeza corta. Las opciones de cámara varían según la familia de productos. Antes de tomar una decisión, confirme las configuraciones disponibles en la documentación técnica del fabricante.
Al comparar estos dos diseños, los compradores deben evaluar el sistema completo de funcionamiento en lugar de centrarse únicamente en el número de cilindros hidráulicos.
Las trituradoras de cono hidráulicas monocilíndricas suelen presentar una estructura mecánica integrada. Según el diseño, el sistema hidráulico puede facilitar el ajuste de la abertura de descarga y la eliminación del material que bloquea la cámara de trituración. Estas características pueden resultar útiles en plantas donde la flexibilidad operativa y la facilidad de mantenimiento son factores importantes.
Las trituradoras de cono hidráulicas multicilíndricas utilizan varios cilindros hidráulicos para realizar funciones específicas de sujeción, ajuste o protección. Muchos modelos están diseñados para proporcionar una elevada fuerza de trituración y un control preciso del proceso. Los procedimientos de mantenimiento dependen de la estructura y de las recomendaciones de servicio de cada fabricante.
Para los compradores, la cuestión práctica no consiste simplemente en determinar qué estructura parece más sencilla. También deben evaluar la facilidad de acceso a los componentes, el tiempo necesario para sustituir las piezas de desgaste, los equipos de elevación requeridos y las pérdidas de producción durante las tareas de mantenimiento.
El rendimiento de trituración depende de varios factores relacionados entre sí, como el movimiento excéntrico, el perfil de la cámara, la velocidad de funcionamiento, la distribución de la alimentación, la abertura de descarga y las propiedades del material.
Los modelos monocilíndricos pueden ser eficaces en aplicaciones de trituración secundaria cuando las principales prioridades son el caudal de procesamiento, la flexibilidad operativa y el tamaño requerido del producto.
Los modelos multicilíndricos suelen considerarse para aplicaciones exigentes con rocas de dureza media-alta y alta, especialmente cuando el diseño seleccionado proporciona la fuerza y la capacidad de reducción necesarias. Determinados modelos también pueden ser adecuados para la trituración fina y para aplicaciones que requieren un control preciso de la granulometría.
No obstante, el número de cilindros por sí solo no determina el porcentaje de partículas finas, la forma del producto ni la capacidad de producción. Estos resultados deben evaluarse utilizando los datos de rendimiento específicos del modelo y, cuando sea necesario, pruebas del material.
Para los productores de áridos, el porcentaje de material que cumple cada rango granulométrico requerido suele ser más importante que el tonelaje total por sí solo. Una trituradora que genera demasiados finos o una distribución granulométrica inadecuada puede aumentar la carga de las cribas, la recirculación de material y los costos operativos totales.
Las trituradoras de cono se utilizan ampliamente para procesar materiales como caliza, granito, basalto, arenisca y cantos rodados de río. Sin embargo, la configuración más adecuada depende de mucho más que el nombre del material.
El granito y el basalto pueden presentar condiciones de trituración exigentes debido a su dureza y abrasividad. Los cantos rodados también pueden requerir una fuerza de trituración considerable, dependiendo de su composición y resistencia. La caliza presenta variaciones importantes de dureza y abrasividad, mientras que las rocas meteorizadas pueden comportarse de manera diferente a las rocas frescas y no alteradas.
Por ello, el comprador debería proporcionar información sobre la resistencia a la compresión, la abrasividad cuando se conozca, el contenido de humedad, el contenido de arcilla y la distribución granulométrica de la alimentación.
No debe utilizarse un único límite de resistencia a la compresión para decidir entre todas las trituradoras monocilíndricas y multicilíndricas. Las características admisibles de alimentación y la capacidad de procesamiento varían según el modelo y la configuración de la cámara. La idoneidad debe confirmarse mediante las especificaciones técnicas del fabricante y una evaluación de la aplicación.
La capacidad de la trituradora es uno de los factores más importantes durante la selección del equipo, pero las cifras de capacidad publicadas deben interpretarse cuidadosamente.
El rendimiento real puede variar en función de los siguientes factores:
Una abertura de descarga menor generalmente produce un material más fino, pero también puede reducir el rendimiento o aumentar la carga circulante, dependiendo de la aplicación. Del mismo modo, una abertura de alimentación mayor no garantiza una producción superior si el material es difícil de triturar o la criba posterior no puede procesar el volumen generado.
Al comparar cotizaciones, solicite el rango de capacidad nominal y la producción esperada para su material, tamaño de alimentación, ajuste de descarga y producto objetivo. Confirme si la capacidad indicada representa un rango operativo, una cifra nominal o una estimación basada en condiciones específicas.
El precio de compra es solo uno de los componentes del costo total de operación de una trituradora de cono.
Una evaluación completa debe incluir la vida útil prevista del manto y del cóncavo, los requisitos de lubricación, el mantenimiento del sistema hidráulico, la disponibilidad de repuestos, la accesibilidad para las tareas de servicio, el consumo energético y el costo de las interrupciones de producción.
Los diseños monocilíndricos y multicilíndricos pueden presentar diferencias en los procedimientos de servicio y sustitución de componentes. Sin embargo, los costos de mantenimiento no pueden compararse de forma fiable únicamente según el número de cilindros.
Por ejemplo, una trituradora de menor precio puede no ser la opción más económica si requiere sustituir las piezas de desgaste con mayor frecuencia o no alcanza la producción requerida. Por el contrario, un modelo más caro puede resultar difícil de justificar si el objetivo de producción es modesto y no se necesita su capacidad adicional.
La comparación más útil consiste en calcular el costo esperado por tonelada de producto terminado que cumple las especificaciones durante el período de operación previsto.
La elección entre una cámara estándar y una de cabeza corta debe comenzar por analizar el material que entra en la trituradora y el producto que se necesita obtener.
Una cámara estándar suele considerarse para la trituración secundaria cuando la alimentación es relativamente gruesa y el tamaño requerido del producto permite utilizar una abertura de cámara mayor.
Una cámara de cabeza corta suele utilizarse para la trituración más fina, especialmente cuando se necesita trabajar con una alimentación más pequeña y obtener un producto de menor tamaño. Puede ser adecuada para la trituración terciaria o para producir determinadas fracciones de áridos, siempre que la trituradora esté correctamente adaptada al material.
Antes de seleccionar cualquiera de las dos configuraciones, compruebe los siguientes aspectos:
La diferencia entre las cámaras estándar y de cabeza corta no debe reducirse a la idea de que una siempre produce más y la otra siempre genera partículas de mejor forma. El rendimiento depende de la geometría específica de la cámara y de las condiciones de funcionamiento.
La trituración secundaria reduce el material descargado por una trituradora primaria, normalmente una trituradora de mandíbulas, hasta obtener un tamaño adecuado para las siguientes etapas de procesamiento.
En esta etapa, la trituradora de cono seleccionada debe admitir el material de entrada, alcanzar la reducción requerida y mantener un rendimiento suficiente para toda la línea de producción.
Una trituradora de cono hidráulica monocilíndrica puede ser una opción adecuada cuando su tamaño de alimentación admisible y su capacidad nominal coinciden con los requisitos del proyecto y sus costos operativos se ajustan al presupuesto. Un modelo multicilíndrico también puede resultar apropiado cuando las características del material y los requisitos de rendimiento justifican su utilización.
La decisión final debe basarse en las especificaciones reales del equipo, en lugar de asumir que todas las aplicaciones de trituración secundaria requieren un único diseño hidráulico.
La trituración terciaria se utiliza cuando es necesario reducir aún más el tamaño del material después de la trituración secundaria. Es habitual en la producción de áridos y en operaciones mineras que necesitan una alimentación más fina para las etapas posteriores.
Puede considerarse una cámara de cabeza corta cuando la familia de trituradoras ofrece esta configuración y el tamaño de alimentación es adecuado. Los modelos hidráulicos multicilíndricos también se utilizan en aplicaciones exigentes de trituración fina, pero la cámara y el modelo apropiados deben confirmarse individualmente.
El circuito de trituración debe diseñarse conjuntamente con el sistema de cribado. Si el producto objetivo no se obtiene en una sola pasada, una criba vibratoria y una cinta transportadora de retorno pueden enviar el material sobredimensionado nuevamente a la trituradora. Esta configuración de circuito cerrado mejora el control de la granulometría, pero también influye en la carga circulante y en el volumen total de material procesado por la planta.
En las operaciones mineras, el tamaño del producto triturado también debe satisfacer los requisitos de la siguiente etapa de procesamiento. Si el mineral triturado va a alimentar un circuito de molienda, la distribución granulométrica deseada debe definirse conjuntamente con el equipo responsable del diseño del proceso mineralúrgico.
Un proceso práctico de selección debe seguir los siguientes pasos.
Identifique el tipo de roca o mineral y proporcione, cuando estén disponibles, datos sobre su resistencia a la compresión, abrasividad, contenido de humedad y contenido de arcilla.
Estas propiedades ayudan a determinar la fuerza de trituración necesaria, las especificaciones de las piezas de desgaste y el diseño adecuado de la cámara. Si no dispone de datos de laboratorio, las muestras representativas del material pueden ayudar al proveedor a evaluar la aplicación.
Especifique tanto el tamaño máximo de alimentación como la distribución granulométrica habitual. Una trituradora seleccionada únicamente por su capacidad nominal puede no admitir el material que realmente descarga la trituradora primaria.
Compruebe si los equipos anteriores, el alimentador y la tolva de transferencia pueden suministrar material de forma continua y uniforme, sin partículas sobredimensionadas ni una distribución irregular de la alimentación.
Indique el rendimiento horario requerido en toneladas métricas por hora (t/h). Aclare si se refiere al tonelaje total que entra en la trituradora o a la cantidad de producto terminado que se necesita después del cribado.
Esta distinción es importante porque una planta de circuito cerrado puede procesar el mismo material varias veces. Por ello, el rendimiento total de la trituradora puede diferir considerablemente de la cantidad de producto final comercializable.
Indique cada tamaño de producto requerido y la proporción aproximada que necesita. Por ejemplo, una planta de áridos puede necesitar varias fracciones comerciales en lugar de un único producto final.
La trituradora, la criba vibratoria y la cinta transportadora de retorno deben seleccionarse como un sistema coordinado. El ajuste de descarga más pequeño posible no siempre es la mejor solución si reduce la producción o genera demasiados finos.
Compare las configuraciones de cámara y los diseños hidráulicos disponibles con las características reales de alimentación, los tamaños de producto requeridos y el objetivo de capacidad.
Considere las cámaras estándar o de cabeza corta cuando corresponda y, posteriormente, compare los modelos monocilíndricos y multicilíndricos utilizando datos de rendimiento verificados. No dé por hecho que una clasificación determina automáticamente la otra.
Compare la inversión inicial, el consumo previsto de piezas de desgaste, el consumo eléctrico, los requisitos de mantenimiento, el costo de los repuestos y el servicio posventa.
Una trituradora correctamente seleccionada puede reducir la recirculación innecesaria, mejorar la estabilidad de la producción y ayudar a controlar el costo por tonelada de material terminado.
Una trituradora de cono rara vez funciona de forma aislada. Su rendimiento depende del alimentador, la trituradora anterior, las cintas transportadoras, la criba vibratoria y el sistema de retorno de material.
Antes de finalizar la compra, confirme la disposición de los equipos, los requisitos eléctricos, la cimentación o estructura de soporte, el espacio disponible para el mantenimiento y la compatibilidad con el resto de la planta.
La siguiente tabla ofrece una referencia general para la selección inicial. La idoneidad real depende del diseño del fabricante y de las condiciones operativas del proyecto.
| Factor de selección | Trituradora de cono hidráulica monocilíndrica | Trituradora de cono hidráulica multicilíndrica |
|---|---|---|
| Diseño estructural | Generalmente integrada y compacta | Incorpora varios cilindros hidráulicos y sus componentes asociados |
| Consideraciones de aplicación | Trituración secundaria y otras aplicaciones adecuadas para el modelo seleccionado | Aplicaciones exigentes que requieren la fuerza y el rendimiento del modelo |
| Procesamiento de roca dura | Adecuada únicamente cuando se confirma su compatibilidad con el material y las especificaciones del modelo | Se considera con frecuencia para rocas duras y abrasivas, previa verificación del modelo |
| Trituración fina | Depende de la cámara y del modelo disponibles | Muchos modelos están diseñados para aplicaciones exigentes de trituración fina |
| Capacidad | Depende del modelo, el material y el ajuste | Depende del modelo, el material y el ajuste |
| Mantenimiento | Depende del acceso, el diseño de los componentes y los procedimientos de servicio | Depende de la configuración hidráulica, el acceso a los componentes y los procedimientos de servicio |
| Inversión | Comparar cotizaciones y especificaciones reales | Comparar cotizaciones y especificaciones reales |
Esta tabla debe utilizarse como una herramienta de evaluación inicial, no como sustituto de los cálculos de selección del equipo. Una recomendación fiable debe basarse en la granulometría requerida, las propiedades del material y los datos de rendimiento verificados.
La principal diferencia es el diseño de la cámara de trituración. Una cámara estándar suele asociarse con una abertura de alimentación mayor y aplicaciones de trituración secundaria, mientras que una cámara de cabeza corta se utiliza habitualmente para la trituración fina con tamaños de alimentación menores. El rango operativo exacto depende del modelo de trituradora.
No. Los diseños multicilíndricos pueden ofrecer ventajas en determinadas aplicaciones exigentes, pero la mejor elección depende del material, la capacidad requerida, el tamaño del producto, los costos operativos y las especificaciones del modelo. Una trituradora monocilíndrica correctamente seleccionada puede ser más económica en otras aplicaciones.
Sí. Las trituradoras de cono se utilizan habitualmente para procesar granito y basalto cuando el equipo está correctamente seleccionado. Antes de elegir un modelo, es necesario considerar la resistencia y abrasividad de la roca, el tamaño máximo de alimentación, el rendimiento requerido y la vida útil prevista de las piezas de desgaste.
Comience por definir la producción requerida, la distribución granulométrica de la alimentación, las características del material y las especificaciones del producto final. A continuación, el proveedor debe evaluar el modelo y el ajuste de funcionamiento adecuados utilizando los datos de rendimiento del fabricante. Si la planta incluye cribado y recirculación, calcule por separado el caudal necesario de la trituradora y la producción de producto final.
No necesariamente. Una abertura menor puede generar un producto más fino, pero también puede reducir el rendimiento, aumentar la demanda de potencia o modificar la carga circulante. El ajuste adecuado debe equilibrar la granulometría del producto y los requisitos de producción.
Proporcione el tipo de material, el tamaño máximo de alimentación, la capacidad objetivo en t/h, los tamaños de producto requeridos, la alimentación eléctrica disponible y las etapas de trituración previstas. También resulta útil facilitar información sobre la humedad, la abrasividad, las condiciones de instalación y la línea de trituración existente.
La selección de una trituradora de cono adecuada requiere una evaluación integral del diseño de la cámara, la configuración hidráulica, las características de alimentación, la producción objetivo y el costo operativo total.
Las clasificaciones de cámara estándar y de cabeza corta ayudan a comprender las diferencias entre las configuraciones de trituración. Las categorías monocilíndrica y multicilíndrica describen distintos diseños mecánicos e hidráulicos. Ambas dimensiones deben evaluarse por separado y combinarse al seleccionar el equipo apropiado.
Para conseguir buenos resultados, comience por definir las características del material y los requisitos de producción, verifique los datos de rendimiento específicos del modelo y evalúe la trituradora de cono como parte de una planta completa de trituración y cribado.
